Узлы#
Окно Узлы (Instances) используется для просмотра статуса узлов системы автоматизации процессов и запуска диагностических команд. В систему входят узлы плоскости управления (Control Plane, Controller) и плоскости исполнения (Execution Plane). Для перехода к нему выберите на панели навигации ().
Таблица узлов#

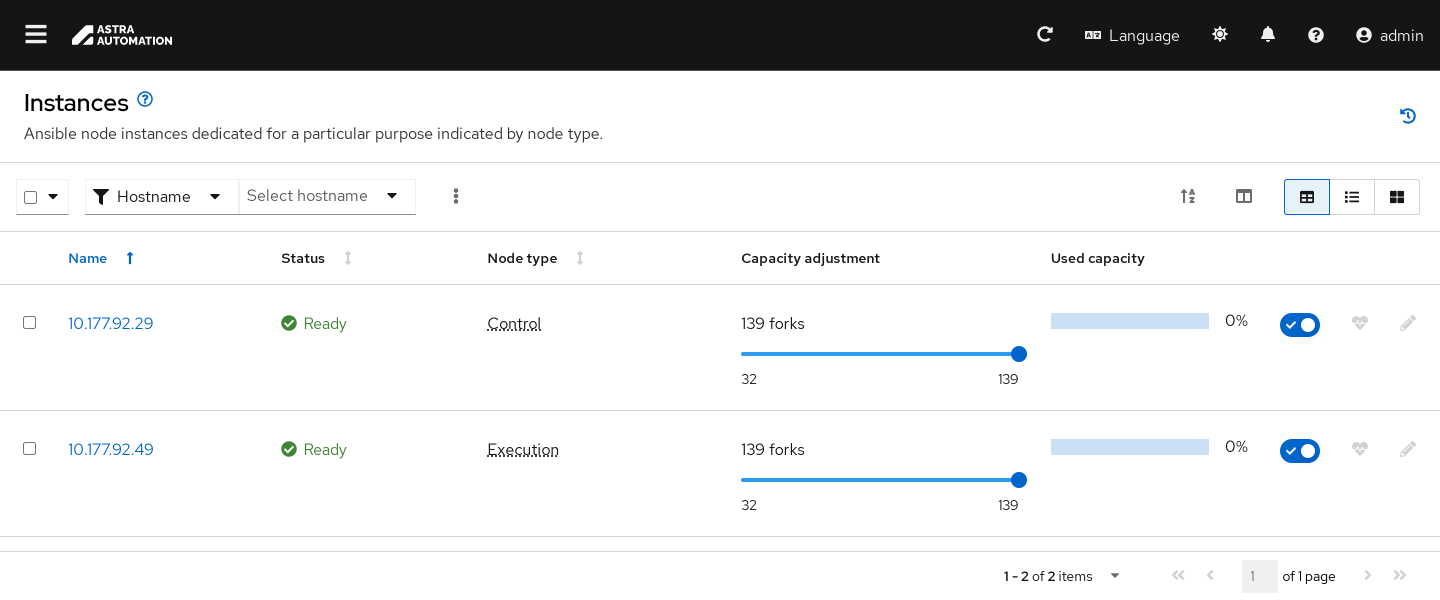

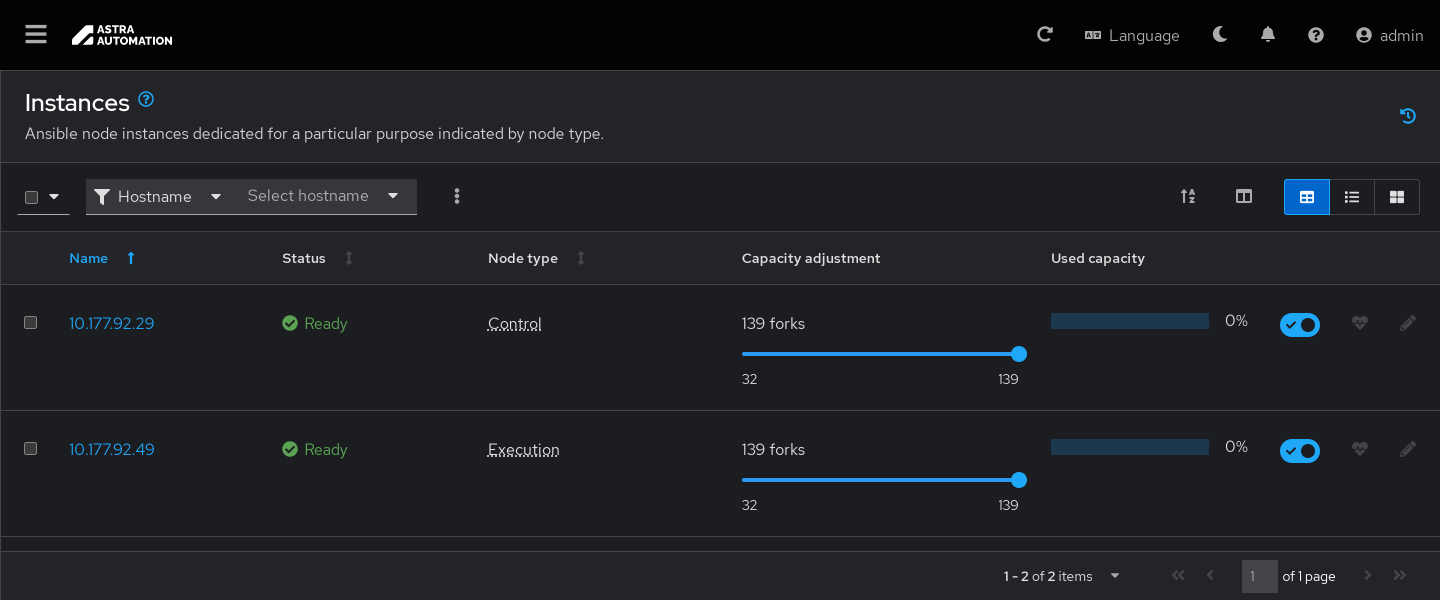

Внешний вид окна Узлы (Instances) представлен на схеме:
Таблица групп исполняющих узлов состоит из столбцов согласно настройке с помощью кнопки Настроить столбцы (Manage columns). Полный список столбцов:
Переключатели вывода подробной информации об узлах.
Флаги для выбора нескольких записей.
Название (Name) – ссылка для перехода в окно просмотра подробных сведений об узле.
Статус (Status) – текущий статус узла.
Для проверки и обновления статуса узла выполните проверку его работоспособности.
Тип узла (Node type) – тип узла.
Подробности о типах узлов см. в документе Особенности архитектуры.
Регулировка производительности (Capacity adjustment) – ползунок изменения максимального количества ветвлений для всех процессов, запущенных на узле.
Максимальное значение этого параметра зависит от количества ядер CPU и объема оперативной памяти на узле.
Используемая мощность (Used capacity) – индикатор утилизации ресурсов узла. Чем выше значение в этом поле, тем больше нагрузка на узел.
Выполняемые задания (Running jobs) – количество заданий, выполняемых узлом в данный момент.
Общее количество заданий (Total jobs) – общее число заданий, назначенных на узел (включая завершенные и ожидающие).
Память (Memory) – объем оперативной памяти, доступной на узле.
Тип политики (Policy type) – тип политики распределения заданий для узла.
Этот параметр по умолчанию имеет значение Автоматически (Auto), которое невозможно изменить в графическом интерфейсе. В этом режиме система автоматически балансирует нагрузку и оптимизирует использование емкости узлов.
Если значение Инструкция (Manual) – распределение выполняется вручную, например, через настройку групп узлов или указание конкретных исполнителей в конфигурации заданий.
Значение столбца Тип политики (Policy type) зависит от состояния параметра Управляется политикой (Managed by policy), который включается в настройках узла.
Примечание
Изменение параметра Управляется политикой (Managed by policy) через графический интерфейс недоступно. Управление узлами выполняется автоматически платформой или вручную с помощью API и утилиты
aa-setup.Дата создания (Created) – дата и время добавления узла в систему.
Последнее изменение (Last modified) – дата и время последнего обновления конфигурации узла.
Переключатель статуса узла.
Кнопка для запуска проверки работоспособности узла.
Кнопка для перехода в окно изменения данных об узле.
Проверка работоспособности узлов#
Чтобы проверить работоспособность узлов, выполните следующие действия:
В таблице узлов включите флаги в строках с теми узлами, работоспособность которых хотите проверить.
На панели инструментов нажмите кнопку ⋮ и в открывшемся меню выберите пункт Запустите проверку работоспособности (Run health check).
Обновите страницу браузера.
