Представление топологии

Представление топологии#

Окно Представление топологии (Topology View) предоставляет:

  • графическое отображение взаимодействий контроллеров, узлов исполнения и механизмов распределения нагрузки;

  • просмотр состояния компонентов кластера и ролей выполнения;

  • возможность диагностики взаимосвязей и точек отказа в архитектуре.

Для перехода к окну Представление топологии (Topology View) выберите на панели навигации Автоматизация процессов ‣ Инфраструктура ‣ Представление топологии (Automation Execution ‣ Infrastructure ‣ Topology View).

Описание окна#

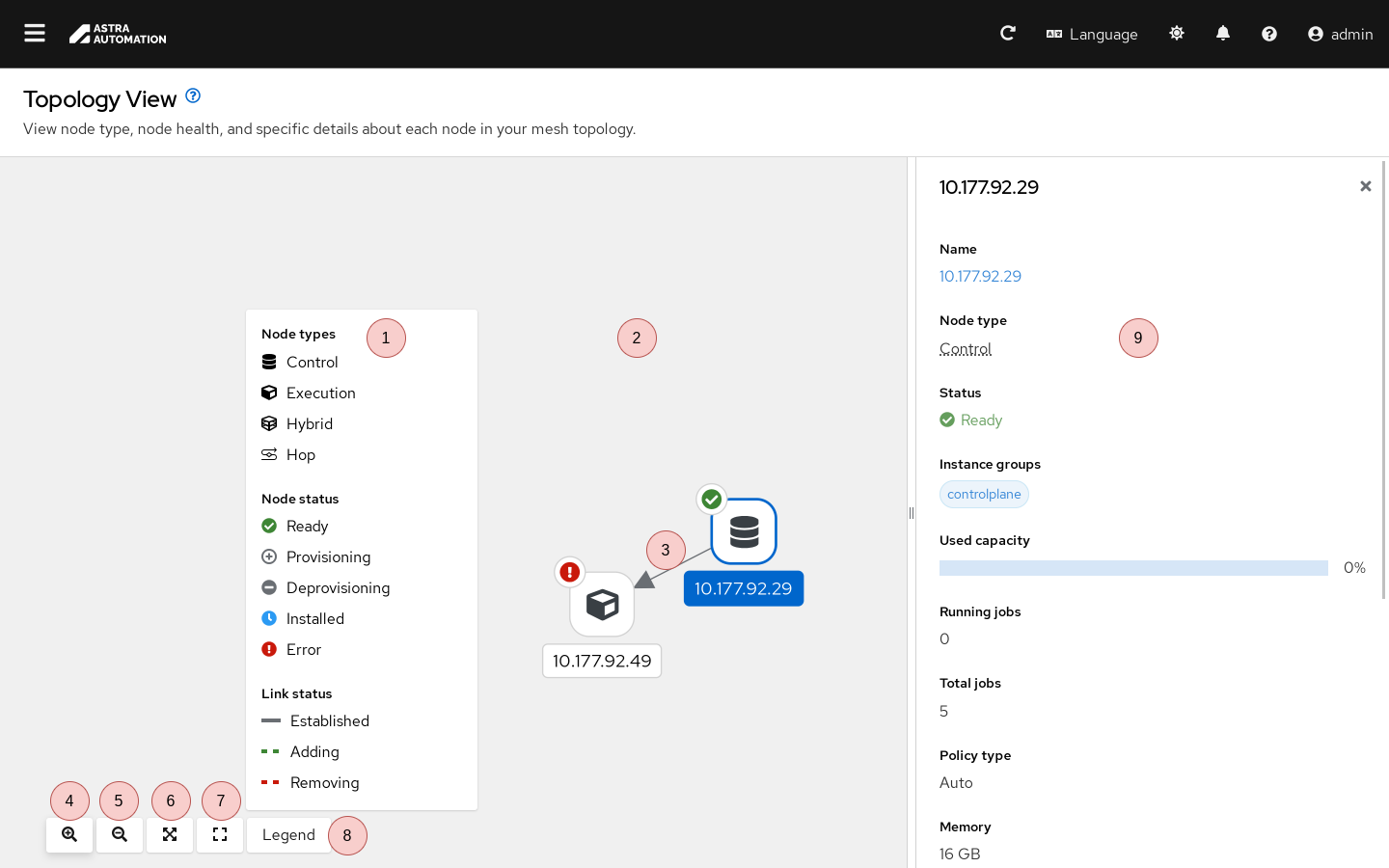

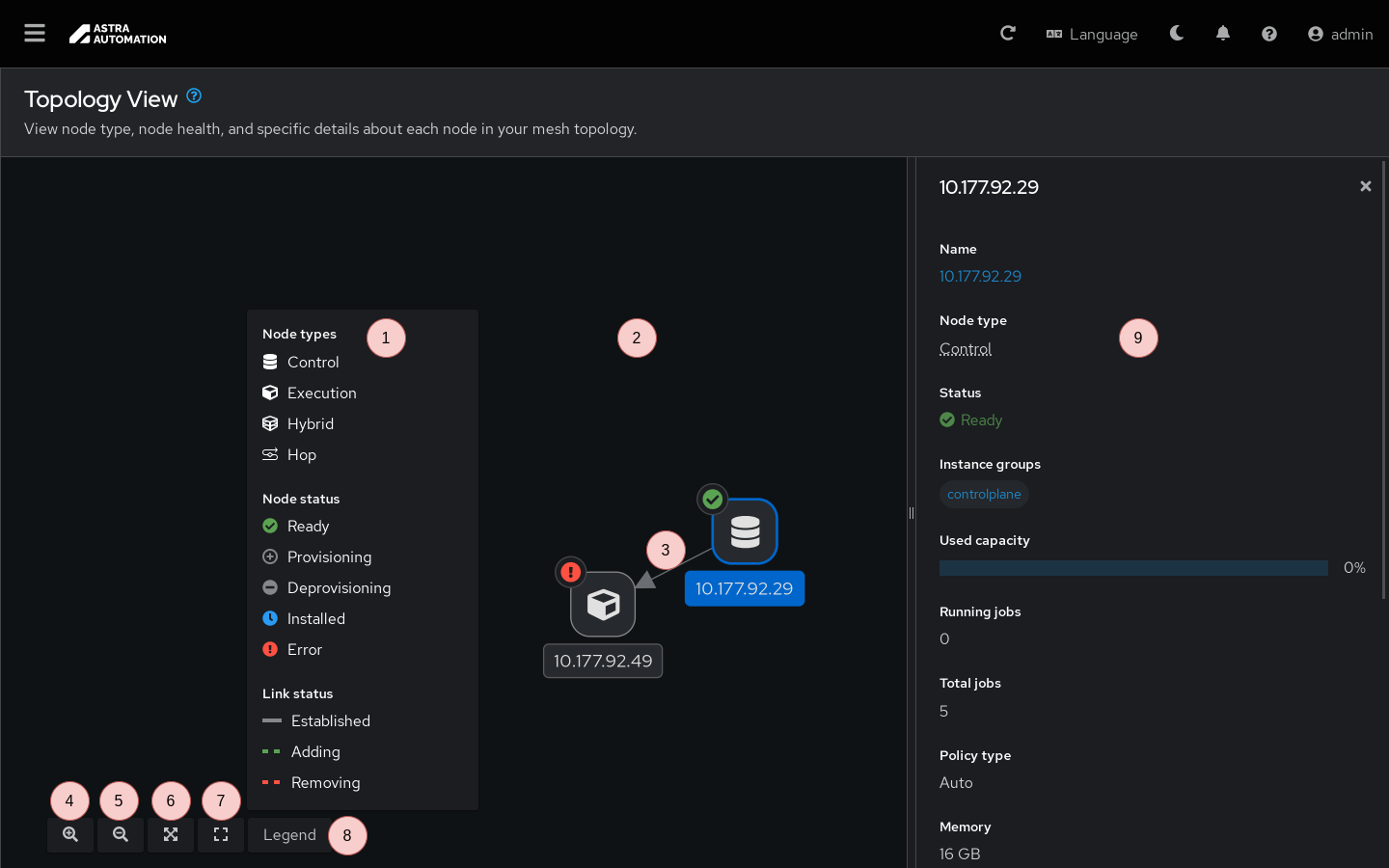

Внешний вид окна Представление топологии (Topology View) представлен на схеме:

../../../../_images/topology-view-index-light.png ../../../../_images/topology-view-index-dark.png

Окно Представление топологии (Topology View) состоит из следующих элементов:

  1. Легенда – пояснение принятых элементов схемы.

  2. Пространство для представления топологии.

  3. Связи между узлами.

  4. Кнопка увеличения масштаба.

  5. Кнопки уменьшения масштаба.

  6. Кнопка подстраивания схемы под размеры окна.

  7. Кнопка сброса размера схемы в исходное значение.

  8. Переключатель видимости панели легенды.

  9. Панель сведений о выбранном узле. Содержимое панели зависит от типа выбранного узла.

Просмотр#

Для просмотра сведений об узле выделите его.

На схеме выше представлена базовая топология платформы, состоящая из управляющего узла 10.177.92.29 и исполняющего узла 10.177.92.49.

Подробности о типах узлов см. в документе Особенности архитектуры.
